aqui describire tecnicas que he desarroyado con la practica en fabricacion de circuitos impresos.
he hecho videos y fotos de los trabajos realizados que expongo seguidamente.



en este foro describo como he realizado circuitos impresos con las tecnicas de:

Pegamento
Positiv20
Electrostatica

Todas estas tecnicas tienen algo en comun.y es que utilizan un decapador de aire caliente para que el toner se funda.
y de esta manera que se solidifique y se pegue a la placa.aunque tambien he probado con el calor de un soplete a una distancia,
que no queme la placa,y tambien funciona.

El sistema con pegamento.descrive la forma de adherir el toner de una fotocopiadora laser a una PCB.
Basicamente consiste en huntar la superficie de una placa de cobre virgen.con un pegamento tipo barra.
Las caracteristicas de este pegamento son que se puede eliminar facilmente con agua.y es facil de consegir.
se utiliza para pegar objetos en masnualidades escolares.

Pegamento

El sistema con positiv20 se basa en pintar con este producto la placa de cobre y dejarla secar en un punto optimo.
y luego depositar el circuito imprimido con toner en polvo, en su superficie.

Positiv20

Y el sistema por electrostatica es un poco mas complicado pero con muy buenos resultados.
se basa en electrificar la placa de cobre con potencial positivo.10 o 15Kv.
y posteriormente aplicar el circuito imprimido en su superficie.

Electrostatica



los enlaces de arrfiva van a un foro que frecuento mucho y donde explico y avanzo en todas estas tecnicas.
y abajo pongo imagenes de diferentges metodos.



estas placas se han hecho con el metodo de electrostatica.
y esta realizada a doble cara.

y este enlace os lleva a un video que explica como hacer un transferidor estatico
que es un aparato que he ingeniado para hacer las placas por el sistema de electrostatica.
solo quiero decir que el sistema estatico solo funciona en entornos de baja humedad.
es decir que en invierno olvidarse de hacer las placas por este sistema.
para el invierno utilizo el sistema del Positiv20.

y como realizar el sistema estatico.

_______________________________________________________________________________________________________

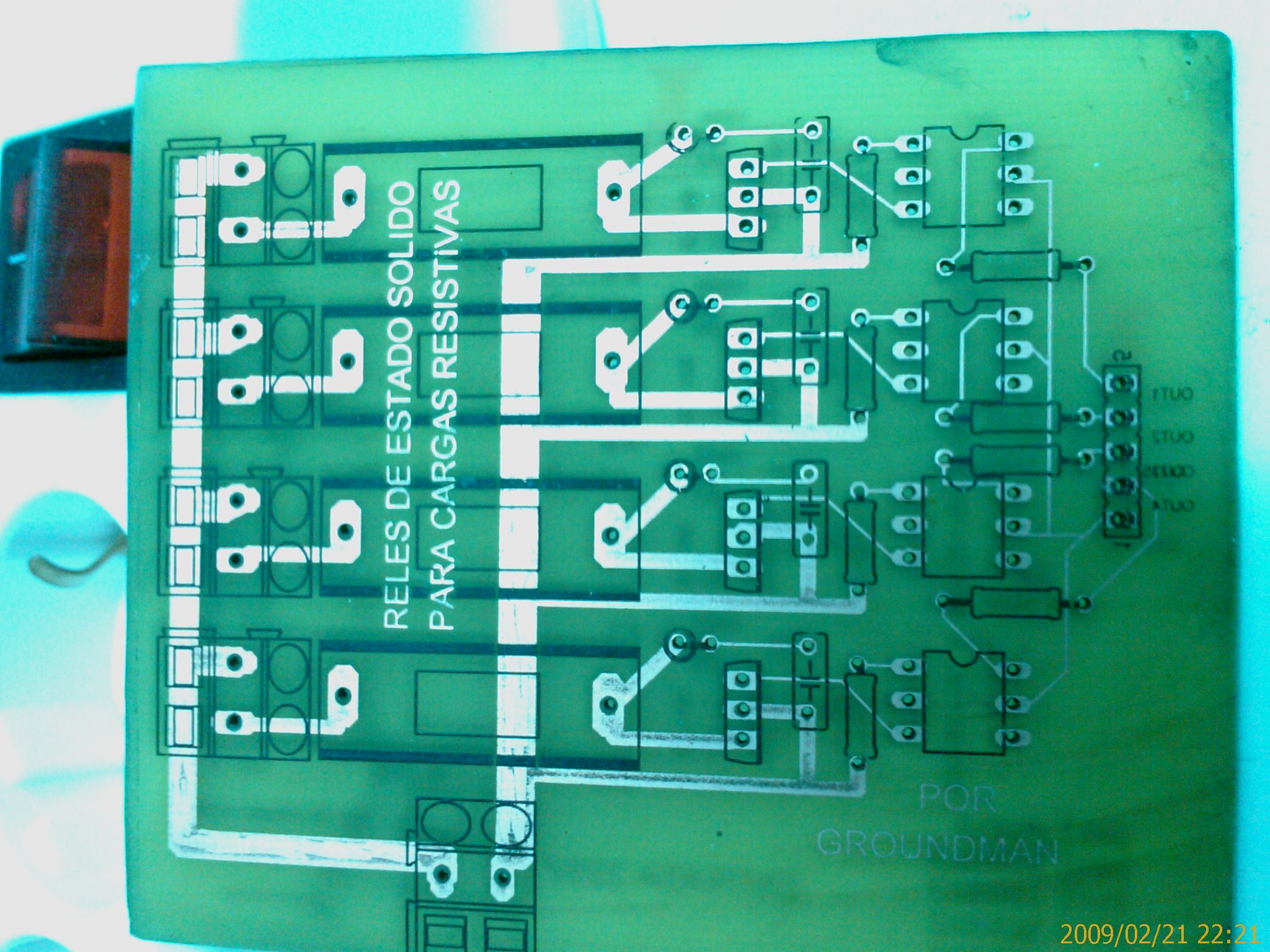

aqui pongo imagenes del sistema con Positiv20

y abajo la misma foto ampliada aplicando la serigrafia en la cara BOTTOM

y la serigrafia en la cara TOP



_________________________________________________________________________________________________________

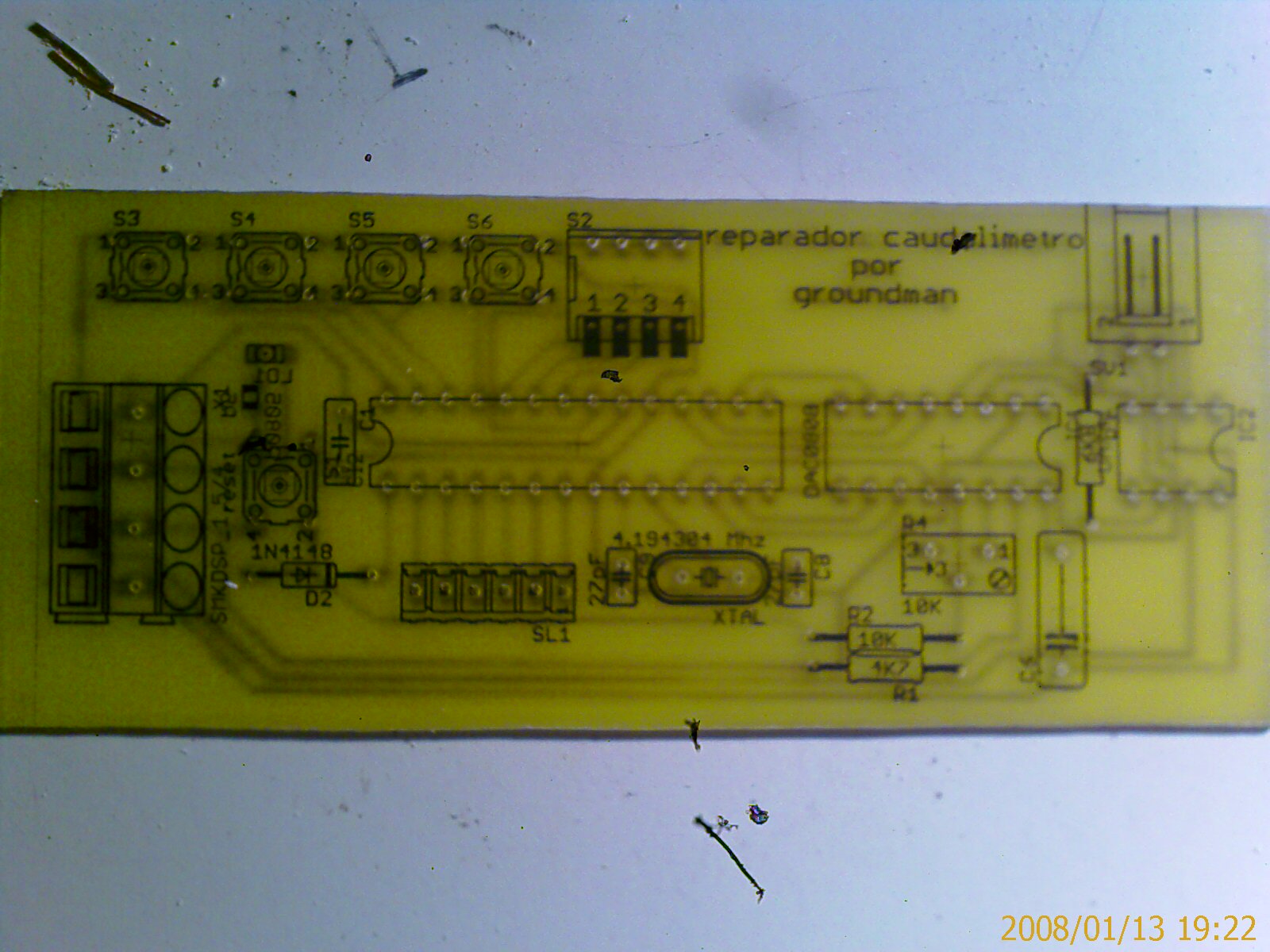

El sistema con pegamento lo utilizo para poner la serigrafia de forma rapida y si entretenimientos.
pongo imagenes que apreciareis que se obtiene un acabado peor,pero compensa la rapidez de aplicacion.

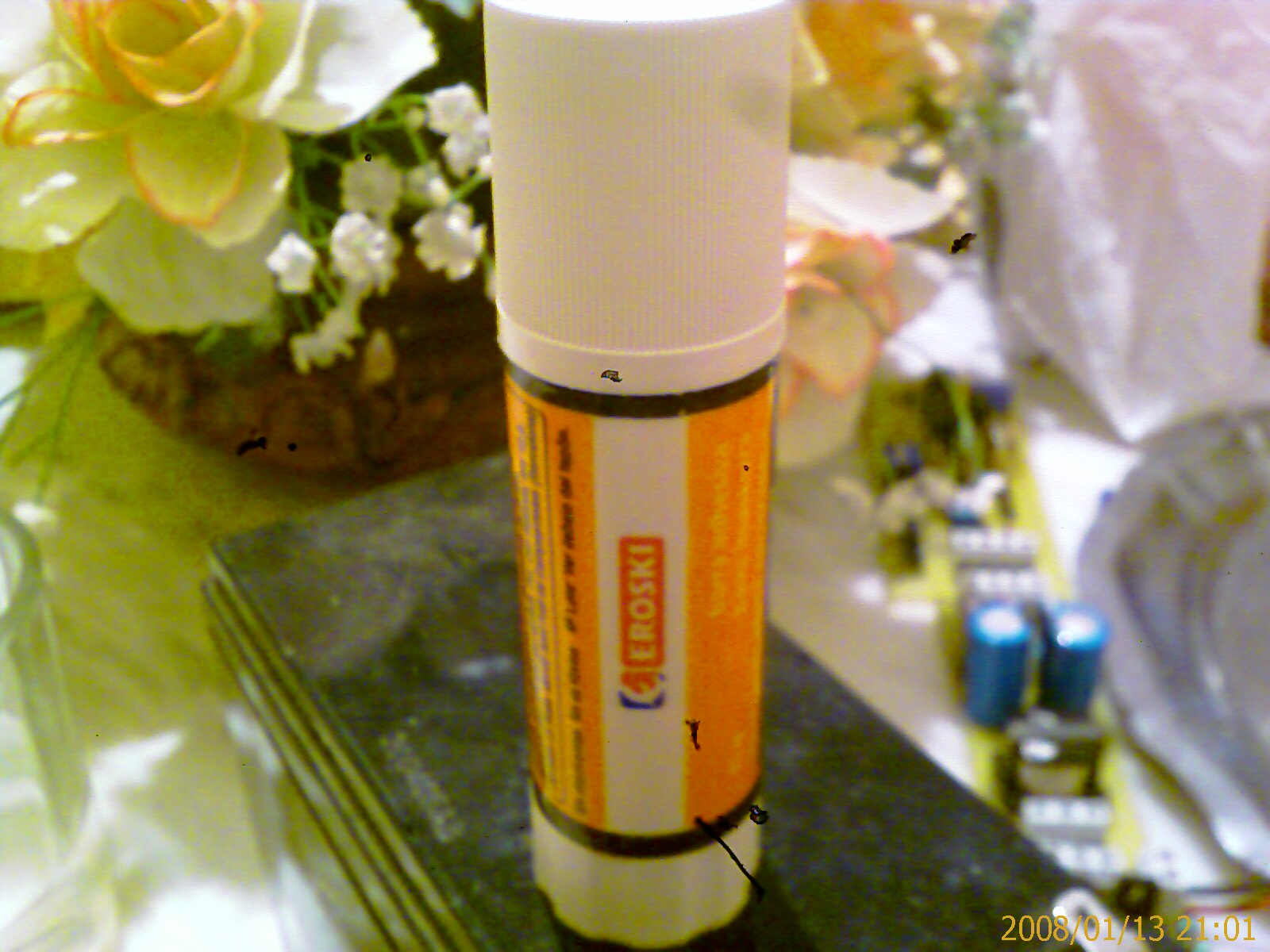

y este es el pegamento que he utilizado.

este es un video de como realizar el sistema.

y en este otro tambien se explica,pero son sistemas mixtos y hay que
realizarlos como mejor nos venga
