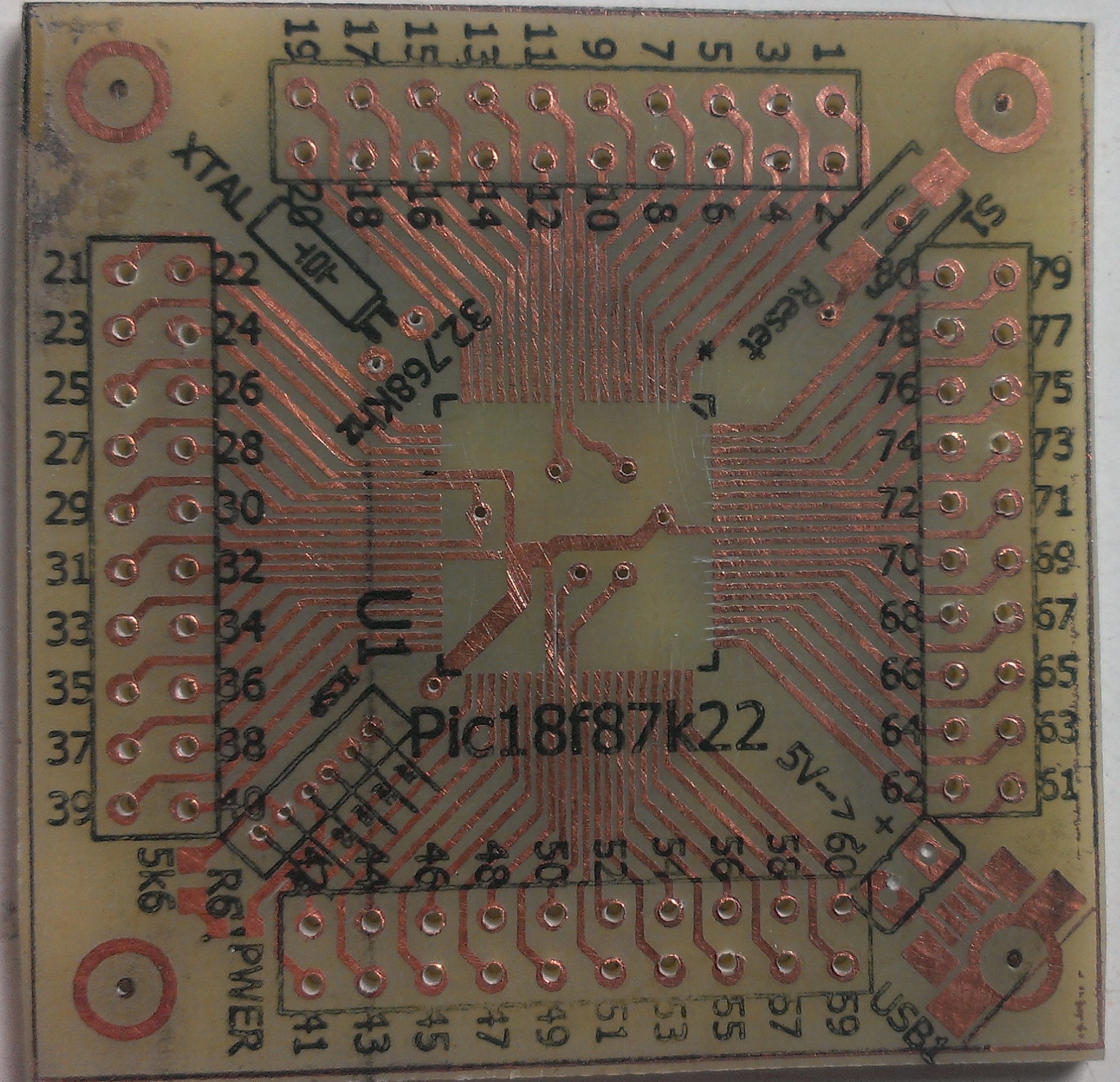

ProtoPic es
una placa diseņada especialmente para el PIC18f87k22 y esta
preparada no solo para desarroyar nuestros proyectos.
podemos debugear en circuito mediante un conector icsp.que se conecta
al ICD2 de microchip.
Este conector dispone de un interruptor que conmuta entre la emulacion en circuito y la conecxion directa.
de este modo el microcontrolador puede funcionar sin tener que estar constantemente desconectando el cable icsp.
ProtoPic dispone de un conector microusb para alimentar el circuito con un adaptador cargador estandar de 5v.
dispone de una proteccion contra cortocircuitos o inversion de polaridad.usando un fusible reseteable de 0.5A
y un diodo paralelo protege la inversion de polaridad.no se usa diodo en serie para que la tension de alimentacion
no se vea afectada.
Opcinalmente usa un regulador externo de 3.3v por si queremos usar el pic con una tension de E/S de 3.3v
en la PCB de observa el jumper SJ1 con el nombre de Vreg con la opcion on u off del regulador interno.
Vreg es el regulador de tension interno del PIC.el pic en su nucleo funciona con una tension de 3.3v y para poder alimentarlo
con 5v hay que activarlo.para ello se puentea en"on" y de esta forma Vdd del pic sera alimentado a 5V y los pines de E/S
seran compatibles 5vTTL.
En este modo de funcionamiento.no usaremos el regulador externo AMS1117-3.3 de la PCB.y solo tendremos que puentear
los pin de entrada y salida de la PCB donde deberia ir el AMS1117.

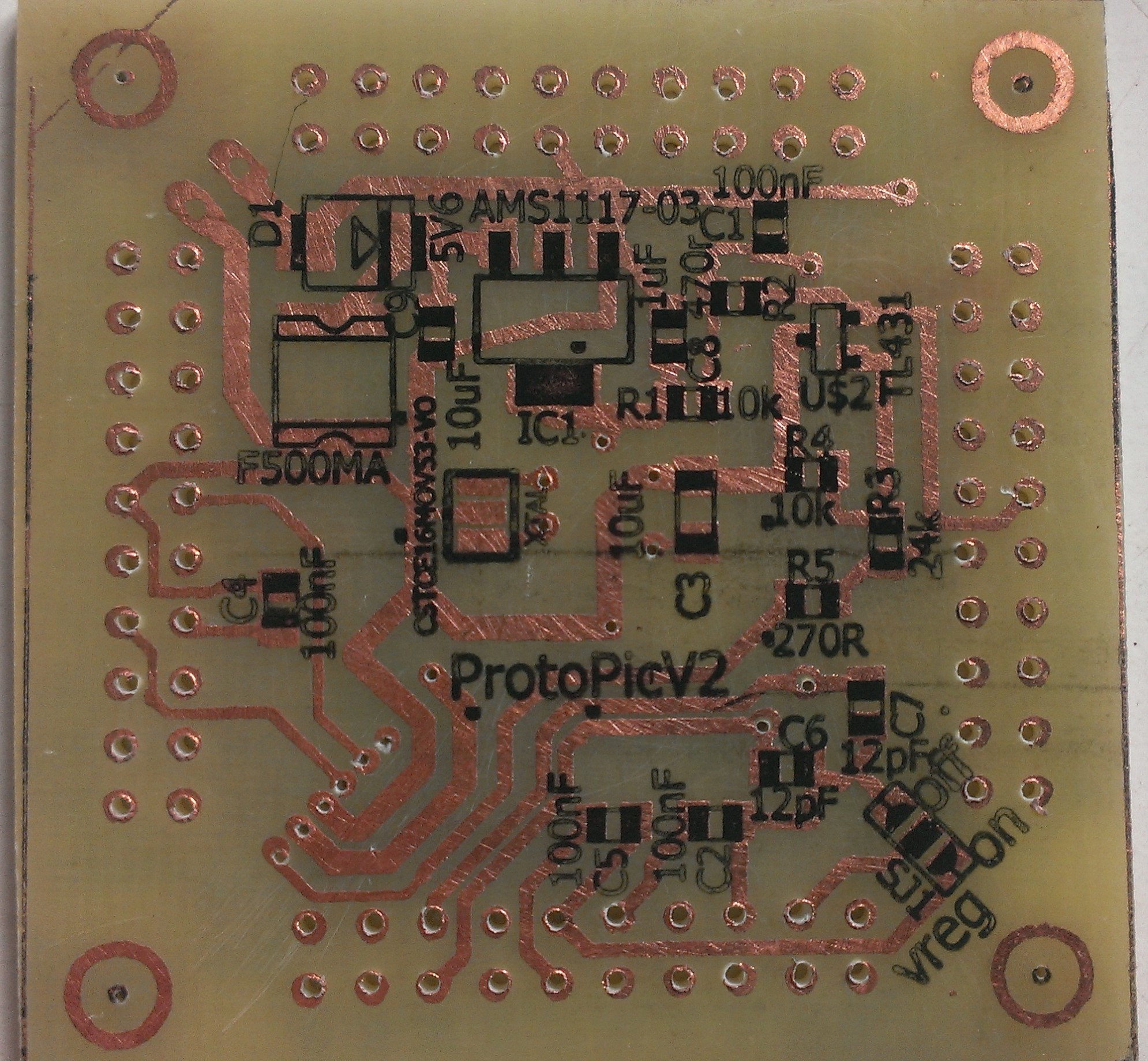

La mayoria de los componentes de la cara bootom no son necesarios para el funcionamiento del circuito.pero nos brinda la opcion de poder incluir algunos extras.
Cristal para el oscilador principal.
El cristal del oscilador principal no es necesario si configuramos el pic con el oscilador interno.
Cristal para el oscilador externo.
El cristal para el oscilador externo se usa para algunos timers internos del pic.
Xtal 32.768Mhz
Regulador de entrada de alimentacion.
Usado para tener la opcion de trabajar con niveles de tension TTL de 3.3v desde una fuente de 5v
AMS1117-3.3 , C9 10uF , C8 1uF.
Proteccion por inversion de polaridad y sobreintensidad.
Solo disponible si usamos el conector microusb.
componentes:F500MA , D1 5v6.
Proteccion por sobrevoltage de programacion.
Necesario para programadores no originales de MICROCHIP.
componentes:CI TL431 , R3 de 24K1% , R4 de 10K 1%.
